دقت در اندازهگیری، سنگ بنای تمامی علوم تجربی است. در آزمایشگاههای شیمی، بیولوژی، داروسازی و کنترل کیفیت، شیشه آلات حجمی (Volumetric Glassware) ابزارهای اولیهای هستند که پلی میان مفاهیم تئوری و واقعیتهای تجربی میسازند. با این حال، اعتماد بیچونوهذا به اعداد حک شده روی این ظروف، میتواند بزرگترین اشتباه یک تحلیلگر باشد. کالیبراسیون (Calibration) فرآیندی است که صحت این ابزارها را تأیید کرده و قابلیت اطمینان نتایج را تضمین میکند. این مقاله جامع، با رویکردی عمیق و تخصصی، تمام جنبههای کالیبراسیون شیشه آلات را از مبانی فیزیکی تا پیچیدهترین محاسبات آماری و عدم قطعیت، پوشش میدهد.
فصل اول: فلسفه اندازهگیری و جایگاه کالیبراسیون
۱.۱. چرا کالیبراسیون “اختیاری” نیست؟
در دنیای مترولوژی (علم اندازهگیری)، هیچ اندازهگیری بدون خطا نیست. هر ابزاری، از پیشرفتهترین دستگاههای کروماتوگرافی گرفته تا یک پیپت ساده شیشهای، دارای انحراف ذاتی از مقدار واقعی است. کالیبراسیون فرآیندی است برای تعیین این انحراف. در صنایع حساس مانند داروسازی (تحت استانداردهای GMP/GLP) یا آزمایشگاههای معتمد (تحت استاندارد ISO/IEC 17025)، کالیبراسیون یک الزام قانونی و فنی است.
عدم کالیبراسیون منجر به “خطای سیستماتیک” (Systematic Error) میشود. برخلاف خطاهای تصادفی که با تکرار آزمایش میانگینگیری میشوند، خطای سیستماتیک باعث انحراف تمام نتایج به یک سمت خاص میشود. تصور کنید یک پیپت ۱۰ میلیلیتری، همواره ۹.۹ میلیلیتر برداشت میکند. اگر از این پیپت برای ساخت ۱۰۰۰ ویال دارویی استفاده شود، تمام ۱۰۰۰ بیمار دوز کمتری دریافت خواهند کرد. این فاجعهای است که تنها با کالیبراسیون قابل پیشگیری است.
۱.۲. تعاریف کلیدی در مترولوژی شیشه آلات
- حجم اسمی (Nominal Volume): حجمی که توسط سازنده روی ظرف حک شده است (مثلاً ۱۰۰ میلیلیتر).
- حجم واقعی (True Volume): حجم دقیقی که ظرف در خود جای میدهد یا منتقل میکند، که از طریق کالیبراسیون مشخص میشود.
- دقت (Accuracy): نزدیکی مقدار اندازهگیری شده به مقدار واقعی. کالیبراسیون دقت را بهبود میبخشد.
- تکرارپذیری (Precision/Repeatability): نزدیکی نتایج اندازهگیریهای مکرر به یکدیگر. این ویژگی بیشتر به مهارت کاربر و کیفیت ساخت ظرف بستگی دارد.
- قابلیت ردیابی (Traceability): زنجیرهای ناگسستنی از مقایسهها که نتایج کالیبراسیون شما را به استانداردهای ملی یا بینالمللی (مانند SI) متصل میکند.
فصل دوم: شناخت مواد و طبقهبندی شیشه آلات
۲.۱. علم مواد: چرا هر شیشهای برای کالیبراسیون مناسب نیست؟
رفتار حرارتی شیشه، مهمترین عامل در پایداری کالیبراسیون است. دو نوع شیشه اصلی در آزمایشگاهها استفاده میشود:
الف) شیشه بوروسیلیکات ۳.۳ (Borosilicate 3.3)
این استاندارد طلایی شیشه آلات آزمایشگاهی است (معروف به نامهای تجاری Pyrex یا Duran). ویژگی بارز آن ضریب انبساط حرارتی بسیار پایین است:
این یعنی با تغییر دما، حجم ظرف تغییر بسیار ناچیزی میکند. برای کالیبراسیونهای دقیق و ظروف کلاس A، استفاده از این جنس الزامی است.
ب) شیشه سودا-لایم (Soda-lime Glass)
این شیشه ارزانتر است اما ضریب انبساط حرارتی بالاتری دارد (حدود ۹ تا ۱۰ در ۱۰ به توان منفی ۶). از این شیشه معمولاً برای ظروف کلاس B یا ظروف یکبار مصرف (مانند پیپتهای پاستور) استفاده میشود و برای کالیبراسیون دقیق توصیه نمیشود.
۲.۲. کلاسبندی دقت: Class A در مقابل Class B
استانداردهای بینالمللی مانند ISO و ASTM شیشه آلات را به دو رده تقسیم میکنند:
| ویژگی | کلاس A / AS (Dqa) | کلاس B (General Purpose) |
|---|---|---|
| تلرانس (حد خطای مجاز) | بسیار دقیق (حدود نصف کلاس B) | معمولی (دو برابر کلاس A) |
| جنس شیشه | معمولاً بوروسیلیکات | سودا-لایم یا بوروسیلیکات |
| زمان انتظار (Delivery Time) | مشخص و کنترل شده | کمتر کنترل شده |
| کاربرد | آزمایشهای تحلیلی، استانداردسازی، کالیبراسیون | محلولسازیهای عمومی، کارهای آموزشی |
| نشانهگذاری | دارای علامت “A” و معمولاً شماره سریال | دارای علامت “B” |
نکته مهم: پسوند “S” در کلاس AS به معنای “Swift” یا تخلیه سریع است که برای بورتها و پیپتها استفاده میشود و دقت کلاس A را با سرعت تخلیه بالاتر ارائه میدهد.

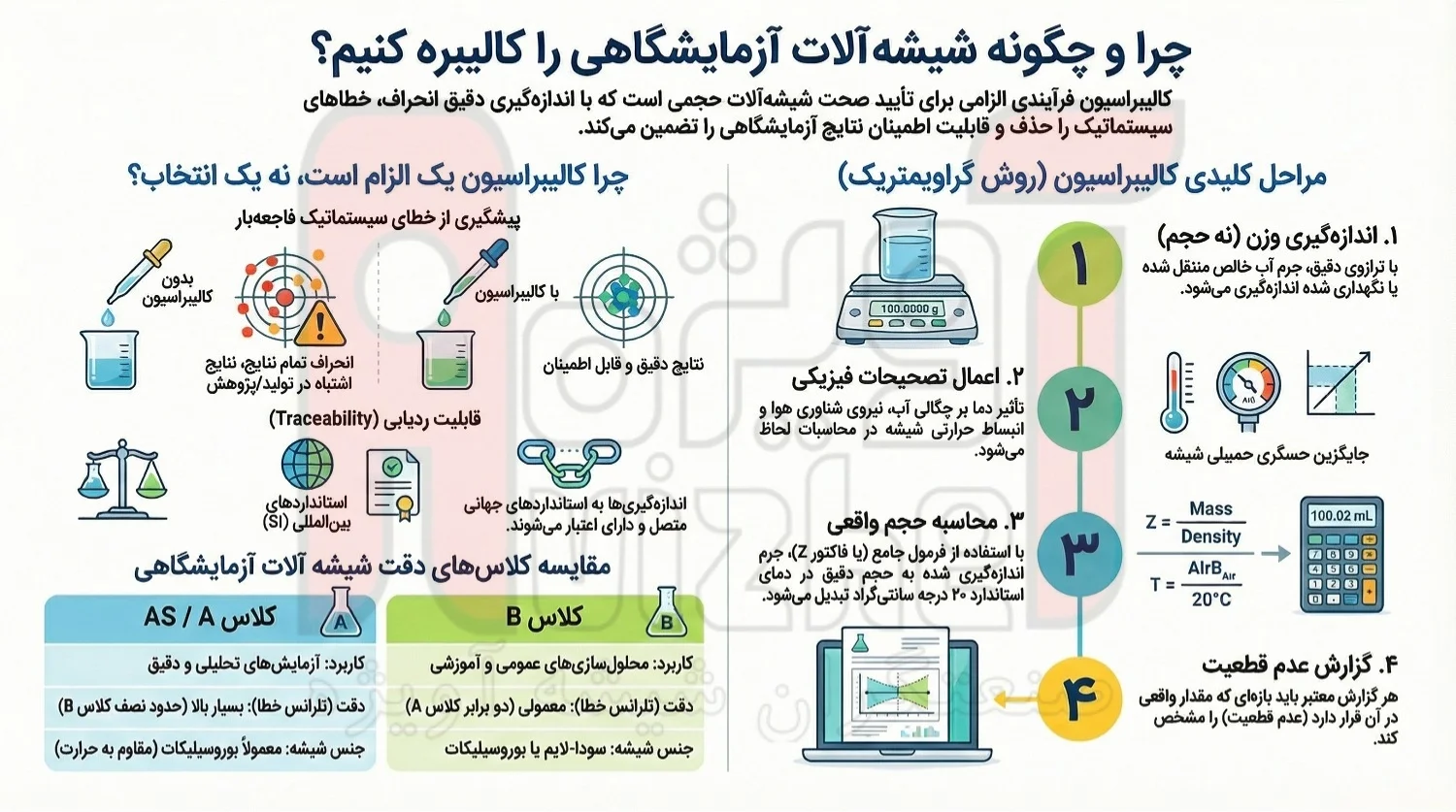

فصل سوم: فیزیک و ریاضیات کالیبراسیون (روش گراویمتریک)
۳.۱. اصل بنیادی روش وزنی
روش گراویمتریک (Gravimetric Method) بر اساس اندازهگیری جرم (Mass) آب خالص و تبدیل آن به حجم (Volume) استوار است. چرا مستقیماً حجم را اندازه نمیگیریم؟ زیرا “جرم” بنیادیترین و دقیقترین کمیت قابل اندازهگیری در آزمایشگاه است و ترازوها دقتی بسیار بالاتر از چشم انسان دارند.
رابطه پایه عبارت است از: V = m / ρ. اما در واقعیت، این فرمول ساده با چالشهای فیزیکی روبرو است که باید تصحیح شوند.
۳.۲. چالش اول: چگالی آب (The Density of Water)
چگالی آب ثابت نیست و تابعی پیچیده از دما است. آب در ۳.۹۸ درجه سانتیگراد بیشترین چگالی را دارد. برای کالیبراسیون دقیق، از فرمولهای تجربی دقیقی مانند فرمول Tanaka یا فرمول Kell استفاده میشود. تغییر دمای حتی ۰.۵ درجه سانتیگراد میتواند چگالی را به قدری تغییر دهد که نتیجه کالیبراسیون را در ظروف بزرگ تغییر دهد.
۳.۳. چالش دوم: نیروی شناوری هوا (Air Buoyancy)
طبق اصل ارشمیدس، هر جسمی در سیال (در اینجا هوا)، وزنی را از دست میدهد برابر با وزن سیال جابجا شده.
ترازوی آزمایشگاهی “وزن ظاهری” را نشان میدهد. از آنجا که چگالی آب (۱.۰ g/mL) بسیار کمتر از چگالی وزنههای استیل کالیبراسیون ترازو (۸.۰ g/mL) است، آب حجم بسیار بیشتری اشغال کرده و نیروی شناوری بسیار بیشتری را تجربه میکند. بدون تصحیح شناوری، خطای اندازهگیری حدود ۰.۱٪ خواهد بود (۱۰۰ میلیگرم در هر ۱۰۰ میلیلیتر!) که در کالیبراسیون غیرقابل چشمپوشی است.
۳.۴. چالش سوم: انبساط حرارتی ظرف
حجم حک شده روی ظرف برای دمای مرجع ۲۰ درجه سانتیگراد است. اگر آزمایش در ۲۵ درجه انجام شود، شیشه منبسط شده و حجم واقعی ظرف بزرگتر شده است. این اثر باید با استفاده از ضریب انبساط حرارتی شیشه (γ) اصلاح شود.
۳.۵. فرمول جامع کالیبراسیون (The Master Equation)
برای محاسبه حجم در دمای استاندارد ۲۰ درجه (V₂₀)، از فرمول زیر استفاده میشود:
که در آن:
- m_w: جرم ظرف پر
- m_e: جرم ظرف خالی
- ρ_w: چگالی آب در دمای آزمایش (t)
- ρ_a: چگالی هوا (تابع دما، فشار و رطوبت)
- ρ_b: چگالی وزنههای مرجع ترازو (معمولاً ۸۰۰۰ kg/m³)
- γ: ضریب انبساط مکعبی شیشه
- t: دمای آب
خوشبختانه، تمام بخشهای پیچیده این فرمول در عاملی به نام فاکتور Z (Z-Factor) خلاصه شده است:
فصل چهارم: الزامات و تجهیزات کالیبراسیون (بر اساس ISO 4787)
۴.۱. شرایط محیطی سختگیرانه
کالیبراسیون نباید در هر محیطی انجام شود. اتاق کالیبراسیون باید دارای ویژگیهای زیر باشد:
- پایداری دما: تغییرات دما نباید بیش از ۱ درجه سانتیگراد در ساعت باشد. دمای ایدهآل ۲۰ درجه است، اما انجام آزمایش در ۲۵ درجه با اعمال تصحیحات مانعی ندارد.
- رطوبت: رطوبت نسبی باید بین ۳۵٪ تا ۸۵٪ باشد تا از تبخیر سریع آب (در رطوبت کم) یا ایجاد الکتریسیته ساکن جلوگیری شود.
- بدون جریان هوا: سیستمهای تهویه نباید مستقیماً به سمت ترازو باد بزنند.
۴.۲. آب مورد استفاده (ISO 3696)
آب لولهکشی یا حتی آب مقطر معمولی کافی نیست. باید از آب گرید ۳ (Grade 3) طبق استاندارد ISO 3696 استفاده شود:
- دیونیزه شده و خالص.
- فاقد حباب هوا (Degassed).
- همدما شده با محیط (حداقل ۲ ساعت در کنار ترازو مانده باشد).
۴.۳. انتخاب ترازوی مناسب
دقت ترازو باید متناسب با حجم ظرف باشد. قانون کلی این است که دقت ترازو باید حداقل ۱۰ برابر بهتر از تلرانس ظرف باشد.
| حجم ظرف | دقت مورد نیاز ترازو |
|---|---|
| 10 mL تا 1000 mL | 0.001 g (یک میلیگرم) |
| کمتر از 10 mL | 0.0001 g (یک دهم میلیگرم) |
| میکروپیپتها | 0.00001 g (ده میکروگرم) |
فصل پنجم: روشهای اجرایی استاندارد (SOPs)
۵.۱. SOP کالیبراسیون بالن ژوژه (Volumetric Flask) – نوع TC
بالنهای ژوژه برای “نگهداری” (To Contain) طراحی شدهاند. یعنی حجم مایع داخل آنها مهم است، نه حجمی که بیرون میریزند.
- شستشو: بالن را تمیز کرده و خشک کنید (مهم: بالن ژوژه تنها ظرفی است که باید برای کالیبراسیون خشک باشد).
- توزین خالی: وزن بالن خالی به همراه درپوش را یادداشت کنید ($I_E$).
- پر کردن: با آب مقطر تا نزدیک خط نشانه پر کنید.
- تنظیم منیسک: با استفاده از پیپت پاستور، قطره قطره آب اضافه کنید تا پایین منیسک دقیقاً مماس بر خط نشانه شود. دقت کنید قطرات آب به دیواره بالای خط نشانه نچسبند.
- توزین پر: وزن بالن پر را یادداشت کنید ($I_L$).
- دما: دماسنج را وارد بالن کرده و دما را ثبت کنید.
- محاسبه: جرم آب را بدست آورده و در فاکتور Z ضرب کنید.
۵.۲. SOP کالیبراسیون پیپت و بورت (Pipette & Burette) – نوع TD
این ظروف برای “انتقال” (To Deliver) طراحی شدهاند. بنابراین وزن ظرف مهم نیست، بلکه وزن آبی که از آن خارج میشود مهم است.
- آمادهسازی: پیپت یا بورت را با آب مقطر آبکشی کنید (نیازی به خشک کردن داخل نیست).
- ظرف توزین: یک ارلن یا بشر کوچک (ترجیحاً درپوشدار برای جلوگیری از تبخیر) را روی ترازو گذاشته و وزن آن را صفر (Tare) کنید.
- برداشت آب: مایع را تا بالای خط نشانه بکشید، دیواره بیرونی را خشک کنید و سپس منیسک را روی خط تنظیم کنید.
- تخلیه:
- برای پیپت: نوک پیپت را به دیواره ظرف توزین (با زاویه حدود ۴۵ درجه) تکیه دهید و اجازه دهید مایع تخلیه شود. پس از اتمام جریان، طبق زمان انتظار حک شده روی پیپت (مثلاً ۳ یا ۵ ثانیه) صبر کنید و سپس پیپت را جدا کنید. مایع باقیمانده در نوک پیپت را فوت نکنید!
- برای بورت: شیر را باز کنید تا حجم مورد نظر تخلیه شود.
- توزین: وزن آب منتقل شده را ثبت کنید.
- تکرار: برای اطمینان آماری، این عمل را ۱۰ بار تکرار کنید.
فصل ششم: محاسبه عدم قطعیت (Measurement Uncertainty)
طبق استاندارد ISO 17025، گزارش کالیبراسیون بدون بیان “عدم قطعیت”، فاقد اعتبار است. عدم قطعیت بازهای را مشخص میکند که با احتمالی مشخص (معمولاً ۹۵٪)، مقدار واقعی در آن قرار دارد. محاسبه عدم قطعیت شامل دو بخش است:
۶.۱. عدم قطعیت نوع A (آماری)
ناشی از تکرارپذیری اندازهگیری است و از طریق انحراف معیار (Standard Deviation) نتایج بدست میآید:
که در آن n تعداد تکرارها (معمولاً ۱۰) است.
۶.۲. عدم قطعیت نوع B (غیر آماری)
ناشی از منابعی است که با تکرار آزمایش تغییر نمیکنند. مهمترین منابع عبارتند از:
- عدم قطعیت ترازو: از گواهینامه کالیبراسیون ترازو استخراج میشود.
- عدم قطعیت دماسنج: از گواهینامه دماسنج.
- خطای خواندن منیسک: تخمینی از توانایی چشم کاربر در تشخیص خط نشانه (معمولاً ۰.۵ میلیمتر تبدیل شده به حجم).
- پایداری دما: نوسانات دمای آب در طول آزمایش.
۶.۳. بودجه عدم قطعیت و عدم قطعیت مرکب
تمام این مؤلفهها باید با فرمولهای انتشار خطا ترکیب شوند تا عدم قطعیت استاندارد مرکب (uc) و سپس عدم قطعیت گسترده (U) با ضریب پوشش k=2 بدست آید.
فصل هفتم: نگهداری، شستشو و تمیزکاری
یک ظرف کثیف، هرگز کالیبره نخواهد بود. وجود چربی باعث تغییر شکل منیسک شده و قطرات آب به دیواره میچسبند.
۷.۱. تست تمیزی (The Water Break Test)
چگونه بفهمیم ظرف تمیز است؟ وقتی ظرف را پر و خالی میکنید، لایه آب روی دیواره باید یکنواخت و پیوسته باشد. اگر آب به صورت قطرهقطره یا جزیرهای روی شیشه ماند، ظرف کثیف است و باید مجدداً شسته شود.
۷.۲. محلولهای شستشو
- شویندههای معمولی: محلولهای صابونی با آب گرم برای آلودگیهای سطحی.
- محلول پیرانا (Piranha Solution): مخلوط اسید سولفوریک و آب اکسیژنه. بسیار خطرناک اما قوی برای حذف مواد آلی. (با احتیاط شدید استفاده شود).
- اسید کرومیک: قدیمی و سنتی، اما به دلیل سمی بودن و مشکلات زیست محیطی کروم، دیگر توصیه نمیشود.
- حلالهای آلی: استون یا اتانول برای حذف چربیها.
فصل هشتم: عیبیابی و پرسشهای متداول
۸.۱. چرا نتایج من تکرارپذیر نیستند؟
- تبخیر: اگر زمان توزین طولانی شود، آب تبخیر میشود. از ظروف درپوشدار (Vapour trap) روی ترازو استفاده کنید.
- دمای ناپایدار: اگر دمای آب و شیشه یکسان نباشد، جریانهای همرفتی ایجاد شده و توزین را مختل میکند.
- الکتریسیته ساکن: به خصوص در رطوبت پایین، بار الکتریکی روی شیشه میتواند بر ترازو نیرو وارد کند. از یونایزر یا دستمالهای آنتیاستاتیک استفاده کنید.
- تکنیک کاربر: نحوه تخلیه پیپت و خواندن منیسک توسط افراد مختلف متفاوت است.
۸.۲. آیا میتوان ظروف شکسته را تعمیر کرد؟
خیر. هرگونه حرارت دادن شیشه آلات حجمی برای تعمیر، ساختار تنشزدایی شده شیشه را بهم میریزد و حجم آن را تغییر میدهد. ظروف شکسته یا لبپر شده باید فوراً دور ریخته شوند.
نتیجهگیری نهایی
کالیبراسیون شیشه آلات آزمایشگاهی، مرز بین “حدس زدن” و “اندازهگیری کردن” است. این فرآیند اگرچه در ظاهر ساده و تکراری به نظر میرسد، اما نیازمند درک عمیقی از فیزیک، شیمی و آمار است. با رعایت دقیق روشهای استاندارد (SOP)، کنترل شرایط محیطی و انجام محاسبات صحیح، آزمایشگاهها میتوانند از صحت نتایج خود اطمینان حاصل کرده و کیفیت محصولات و پژوهشهای خود را تضمین نمایند. به یاد داشته باشید که در دنیای علم، کیفیت اتفاقی نیست، بلکه نتیجه توجه به جزئیات است.
