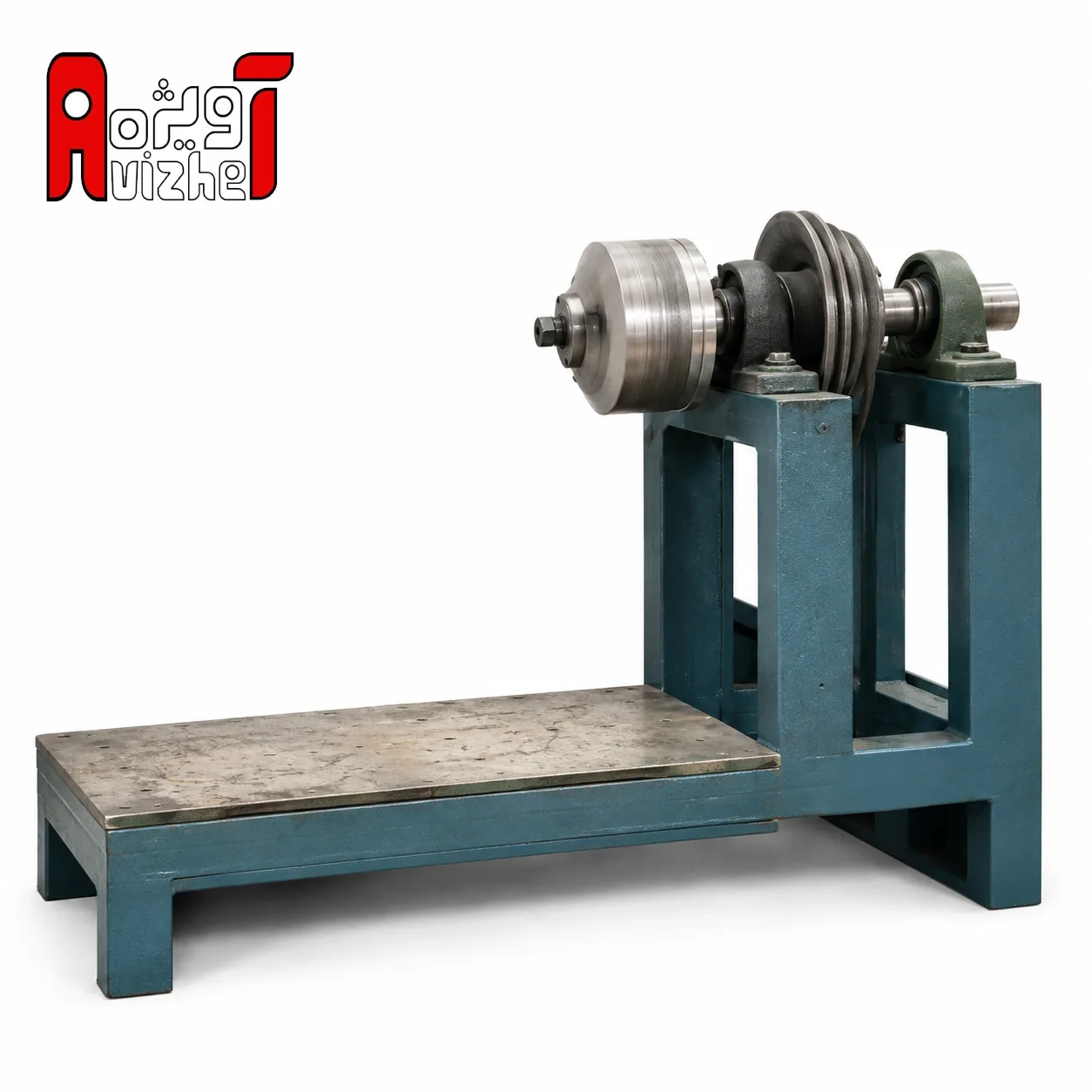

دستگاه سایش رداژ

ماشین سایش باید از یک چرخ ساینده عریض ، یک قیف ذخیره بایک یا دو شیر کنترل برای ینظیم ماده ساینده خروجی ،یک قیف هدایت گر جریان ، یک میز یا صفحه متحرک گیره دار ویک وزنه ی تشکیل شده باشد. وقتی از دو شیر کنترل استفاده شود یکی از انها برای تنظیم اهنگ جریان باید به کار رود که می تواند جریان پایدار رابرقرار کند.شیر دیگر برای قطع و وصل جریان به کار گرفته می شود.

چرخ عریض سایش باید از یک فولاد با سختی برینل بین 245HBو203HB ساخته شود.

قطر چرخ باید (200±1)mm و عرض آن (70±1)mm باشد. چرخ باید در مدت(60±3)s ، به تعداد 75دوربچرخد.

میز متحرک گیره دار روی یک تکیه گاه غلتکی نصب شده است وبه کمک وزنه به سمت چرخ کشیده می شود وبا نیروی معینی به ان می چسبد ونیرو وارد می کند.

قیف ذخیره دارای مواد ساینده ای است که یک قیف هدایت گر جریان را تغذیه می کند.

قیف هدایت گر جریان ممکن است استوانه ای و دارای یک شیاف خروجی  باشد.

طول شکاف(45±1)mmوعرض آن (4±1)mmمی باشد. ابعاد قیف هدایت گرجریان باید حداقل mm10بزرگ تر از ابعاد شکاف در هر جهت باشد. اگر قیف مزبور مستطیلی با حد اقل یک وجه شیبدار منتهی به طول شکاف باشد، محدودیت ابعادی ضرورت ندارد.
